En enfastyristor för manuell inställning av fläktvarvtalet. Systemairs fläktar med ytterrotormotor klarar tyristorstyrning. För motorer av andra fabrikat måste tillverkaren rådfrågas. Vid låga fläktvarvtal kan ett visst motorbrum uppstå. För ljudkänsliga anläggningar rekommenderas femstegstransformatorer. Ström: 0.1...1 A

En enfastyristor för manuell inställning av fläktvarvtalet. Systemairs fläktar med ytterrotormotor klarar tyristorstyrning. För motorer av andra fabrikat måste tillverkaren rådfrågas. Vid låga fläktvarvtal kan ett visst motorbrum uppstå. För ljudkänsliga anläggningar rekommenderas femstegstransformatorer. Ström: 0.1...2 A

En enfastyristor för manuell inställning av fläktvarvtalet. Systemairs fläktar med ytterrotormotor klarar tyristorstyrning. För motorer av andra fabrikat måste tillverkaren rådfrågas. Vid låga fläktvarvtal kan ett visst motorbrum uppstå. För ljudkänsliga anläggningar rekommenderas femstegstransformatorer. Ström: 0.4...4 A

Varvtalsreglering med 0 - 10V utsignal.
Både för utanpåliggande (IP54) samt infällt (IP44) montage.

För manuell reglering av EC-fläktar med 0 - 10V ingång, samt för övriga regulatorer med 0 - 10V ingång.

OBS! Behöver 230V matning.

Både för utanpåliggande (IP54) samt infällt (IP44) montage.

MTP 10 är en potentiometer för hastighetsreglering av energivänliga EC-motorer. EC-motorerna har som standard en 10V utgång som kopplas till MTP 10:an som således levererar en 0 - 10V signal tillbaka till motorn.
Kräver ingen extern matning. Spänningsmatning: 10 V DC

Regulatorn jämför insignalen med ett inställbart börvärde. Den styr en 0...10 V utsignal med PI-algoritm med direkt eller omvänd verkan, baserat på inställningen av bygeln JP1.

Utsignalen matas till en fl äkt, där:
JP1 sluten 1-2: Omvänd verkan
JP1 sluten 2-3: Direkt verkan
Spänning: 85...265 V Arbetsområde: 0...100% Frekvens: 50/60 Hz Temperaturområde: -20..50°C Effektförbrukning: Max 0,46 W

Regulatorn jämför aktuell rumstemperatur med ett inställbart börvärde.
Den styr en 0...10 V utsignal med PI-algoritm med direkt eller omvänd
verkan, baserat på inställningen av bygeln JP1.

JP1 sluten 1-2: Värme (omvänd verkan)
JP1 sluten 2-3: Kyla (direkt verkan)

Börvärdet justeras via ratt i området 5...30°C.
Spänning: 85...265 V Börvärde: 5...30°C Frekvens: 50/60 Hz Temperaturområde: -20..50°C Effektförbrukning: Max 0,46 W

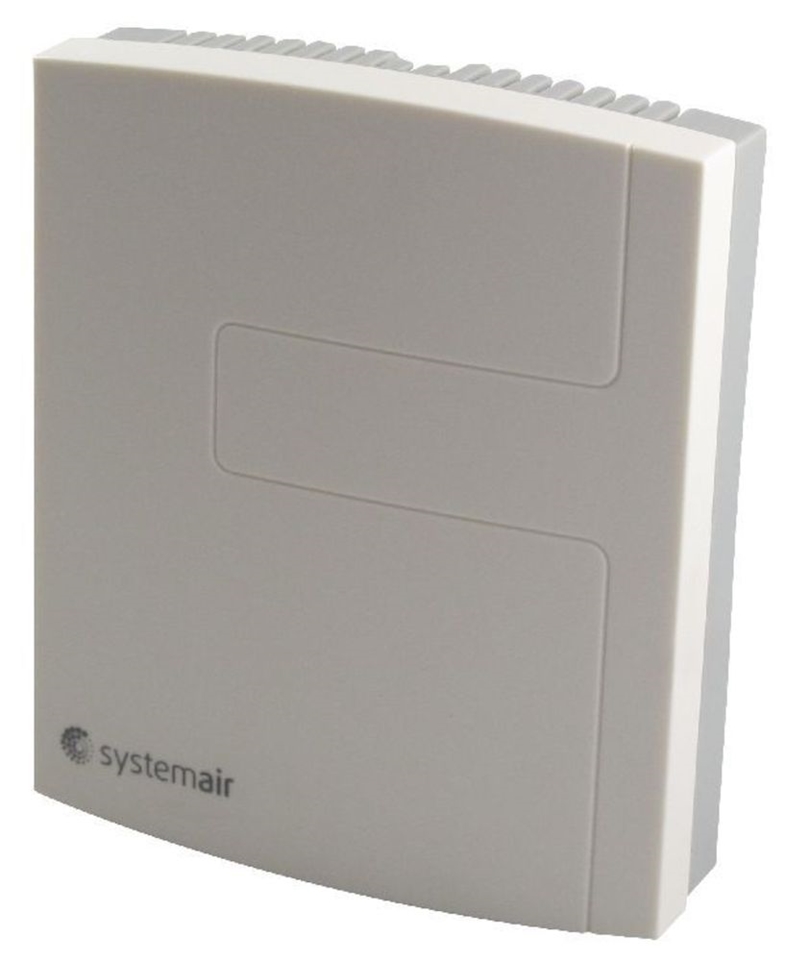

Regulatorn jämför aktuell luftfuktighet med ett inställbart börvärde.
Den styr en 0...10 V utsignal med proportionell algoritm med direkt eller omvänd verkan, baserat på inställningen av bygeln JP1.
Utsignalen matas till en fläkt, där:
JP1 sluten 1-2: Befuktning (omvänd verkan)
JP1 sluten 2-3: Avfuktning (direkt verkan).
Spänning: 85...265 V Frekvens: 50/60 Hz Temperaturområde: -20...50 °C Effektförbrukning: Max 0,46 W Mätområde för fukt: 0...100 %RH

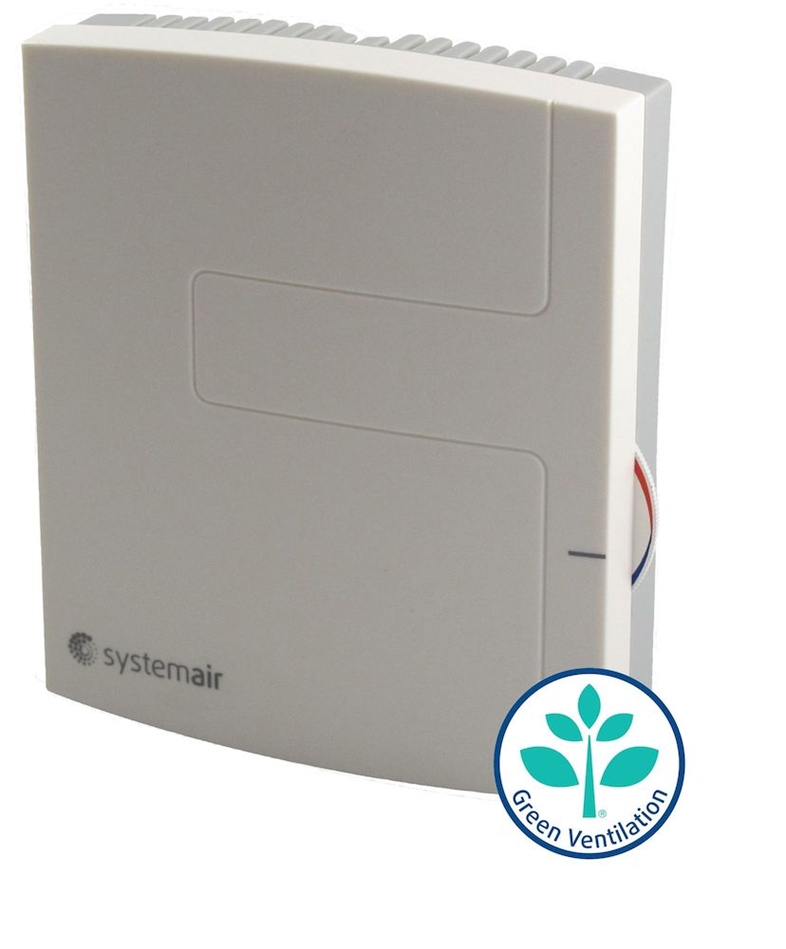

Regulatorn jämför insignalen med ett inställbart börvärde.
Den styr en 0-10 V intern signal med PI-algoritm med direkt eller omvänd verkan, baserat på inställningen av bygeln JP1, där:

JP1 sluten 1-2: Värme (omvänd verkan)
JP1 sluten 2-3: Kyla (direkt verkan)

Regulatorn jämför även aktuell CO2-halt med ett inställbart börvärde och reglerar en sekundär proportionel 0-10 V intern signal med direkt verkan.
Utsignalen till fl äkten utgör maxvärdet mellan intern signal # 1 och intern signal # 2.
Börvärdet justeras via ratt i området 5...30°C.
Spänning: 85...265 V Börvärde: 5...30°C Frekvens: 50/60 Hz Temperaturområde: -20..50°C Effektförbrukning: Max 1,5 W CO2 mätområde: 0...2000 ppm

Pulser M är en en- eller två-fas värmeregulator för styrning av värmebatterier.
Apparaten placeras i serie mellan nätet och en elektrisk värmare. Pulser M har inbyggd regulator med ingång för huvudgivare samt min eller max begränsningsgivare. Vid rumsreglering kan den inbyggda givaren användas som huvudgivare. Effektregleringen är helt steglös genom så kallad tidsproportionell styrning, d v s förhållandet mellan till- och fråntid anpassas efter det rådande värmebehovet. Summan av till- och fråntid är ca 1 minut.

Temperaturstyrd varvtalsreglering för en-fas fläktar upp till 2,5 A. Används tillsammans med tempgivare TFR/TFK, kan även användas med 0 - 10 V eller för hög- lågfart. (För fläktar med utdragen termokontakt måste externt termokontaktmotorskydd användas).
Rekommenderat arbetsområde 60-100% av märkspänningen. Ström: 0.2...2.5 A

TTC2000 är en 3-fas elvärmeregulator (triacstyrning) för väggmontage avsedd att styra elvärme upp till 25 A. Apparaten placeras i serie mellan nätet och en elektrisk värmare och kan reglera såväl Y- som D-kopplade laster. TTC kan även styra assymetriska D-laster.

Funktion:
Effektregleringen är steglös genom tidsproportionell styrning, dvs förhållandet mellan till- och fråntid anpassas efter det rådande värmebehovet. Exempel: Tilltid 30 s och fråntid 30 s ger 50% utstyrd värmeeffekt. Summan av tilltid och fråntid (pulsperioden) är justerbar 6...120 sekunder. TTC2000 anpassar automatiskt reglerfunktionen beroende på driftfall.

Tilluftsreglering:
Vid snabba reglerförlopp arbetar TTC2000 med PI-funktion. P-bandet är 20K och I-tiden 6 min.

Rumsreglering:
Vid långsammare reglerförlopp arbetar regulatorn med P-funktion. P-bandet är 1,5 K (fast). Vid rumsreglering kan tilluftstemperaturen min- och/eller maxbegränsas.

Reglering av större eleffekt:
När större kapacitetsbehov finns kan TTC2000 kombineras med slavkort TT-S1. Ström: 25 A
