Akutmottagningen utökas med sju våningar

06 december 2024

På Falu Lasarett i Falun byggs en ny intensivvårdsavdelning (IVA) och röntgen, och detta görs ovanpå den befintliga akutmottagningen. Detta komplexa projekt innefattar sju nya våningar om totalt 11 000 kvm och ett omfattande grundarbete. Dalab som är en del av Instalco är ventilationsentreprenörer och arbetar nu för fullt med det fyra år långa uppdraget.

Intensivvårdsavdelning och röntgen på Falu Lasarett. Illustration: Arkitema.

Extremt höga krav i sjukhusmiljö

En sjukhusmiljö ställer generellt otroligt höga krav på ventilationen. Hygien är av största vikt och flera medicinska gaser ska hanteras. Dessutom finns det avdelningar med specifika behov som ställer ännu högre krav, som till exempel en av vårdavdelningarna som kräver ett helt eget ventilationsaggregat för att minska risken för smittspridning här på Falu Lasarett. Hela det övre våningsplanet på denna nyproduktion är ett fläktrum, med fyra schakt där kanalerna går ner till varje våning. I det enorma fläktrummet finns åtta ventilationsaggregat och även några mindre teknikrum, som till exempel elrum.

”Jag har arbetat som ventilationsmontör i 34 år och därefter som projektledare här på Dalab. Detta är det absolut största och roligaste projektet som jag har jobbat med. Jag började arbeta med Falu Lasarett runt 2018 då vi på Dalab även gjorde medicinprojektet och ortopedprojektet. De tog 1,5 år vardera men var inte alls av den dignitet som IVA och röntgen är. Alla dessa projekt har vi genomfört tillsammans med Byggdialog som är totalentreprenörer, och någonting har vi ju gjort rätt eftersom vi har fått fortsätta.” säger Kjell Melin stolt.

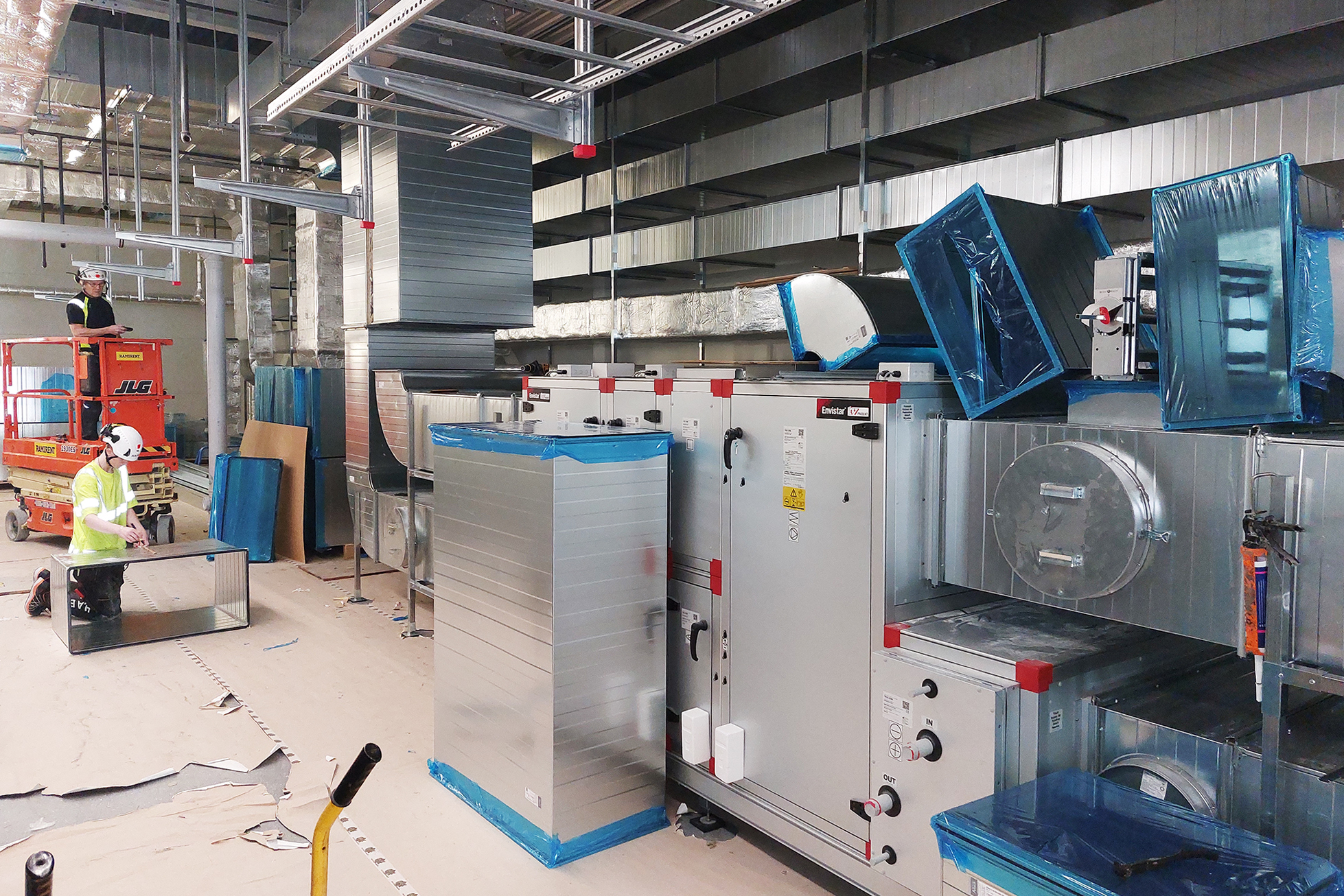

En del av det enorma fläktrum som ligger på övre plan i denna nyproduktion.

En byggarbetsplats mitt i verksamheten

Regionfastigheter ansvarar för Region Dalarnas fastigheter och är beställare av om- och tillbyggnaderna på Falu Lasarett, som är i ett otroligt expansivt skede där många projekt pågår samtidigt. Projekteringen av IVA och röntgen började hösten 2021 och Dalabs montörer var på plats under hösten 2022. I början av 2023 flyttade akutmottagningen provisoriskt ut ur sina lokaler för att möjliggöra arbetet med grunden, och sedan oktober är de nu tillbaka i sina lokaler igen.

”Det är ju ett otroligt speciellt projekt för oss allihop, vi arbetar mitt i en verksamhet som pågår dygnet runt. Det är så mycket att ta hänsyn till och sjukhusets verksamhet kommer ju såklart alltid i första hand. Vi började projektet med att flytta fläktrummet som låg på taket av akutmottagningen till ett angränsande hustak, så att avdelningen har fungerande ventilation under byggtiden.” säger Kjell.

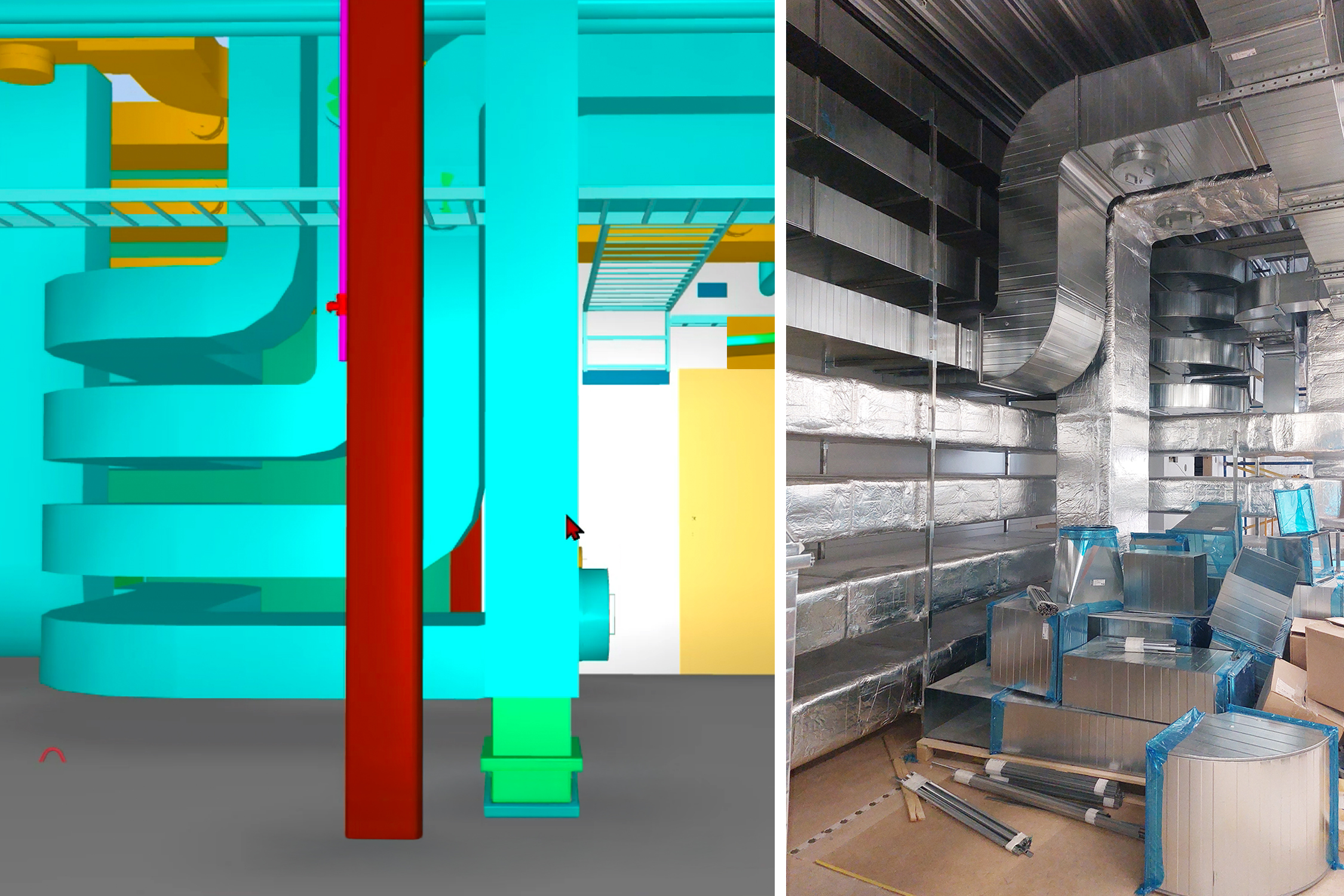

Som komplement till traditionella ritningar använder montörerna en surfplatta med 3D-visualiseringar av projektet.

Lägger grunden för sju nya våningar

I källarplan finns nu fundamentet till den nya stommen och de sju påbyggda våningarna. Det är pålat under källaren och genom akutmottagningen går nya pelare som fackverksstommen vilar på. Det är ett mycket installationstätt projekt och nu har Dalab gjort grundinstallationen vilket innebär att stora delar av kanalsystemet är draget. Totalt arbetar åtta ventilationsmontörer här dagligen, de flesta i fläktrummet på övre plan där aggregaten håller på att kopplas in.

”Vi köper rektangulära ventilationskanaler från Bevego i detta projekt och det är otroligt många kanaler som går åt. Den största utmaningen är den stora volymen med kanaler som behöver lyftas upp med kran, och vi har inte tillgång till en kran varje dag. Vi har tagit upp kanalerna till fläktrummet på plan 7 i fem omgångar. Killarna monterar lite i taget och först när de har frigjort golvyta kan Bevego komma med en ny leverans till oss.” berättar Kjell.

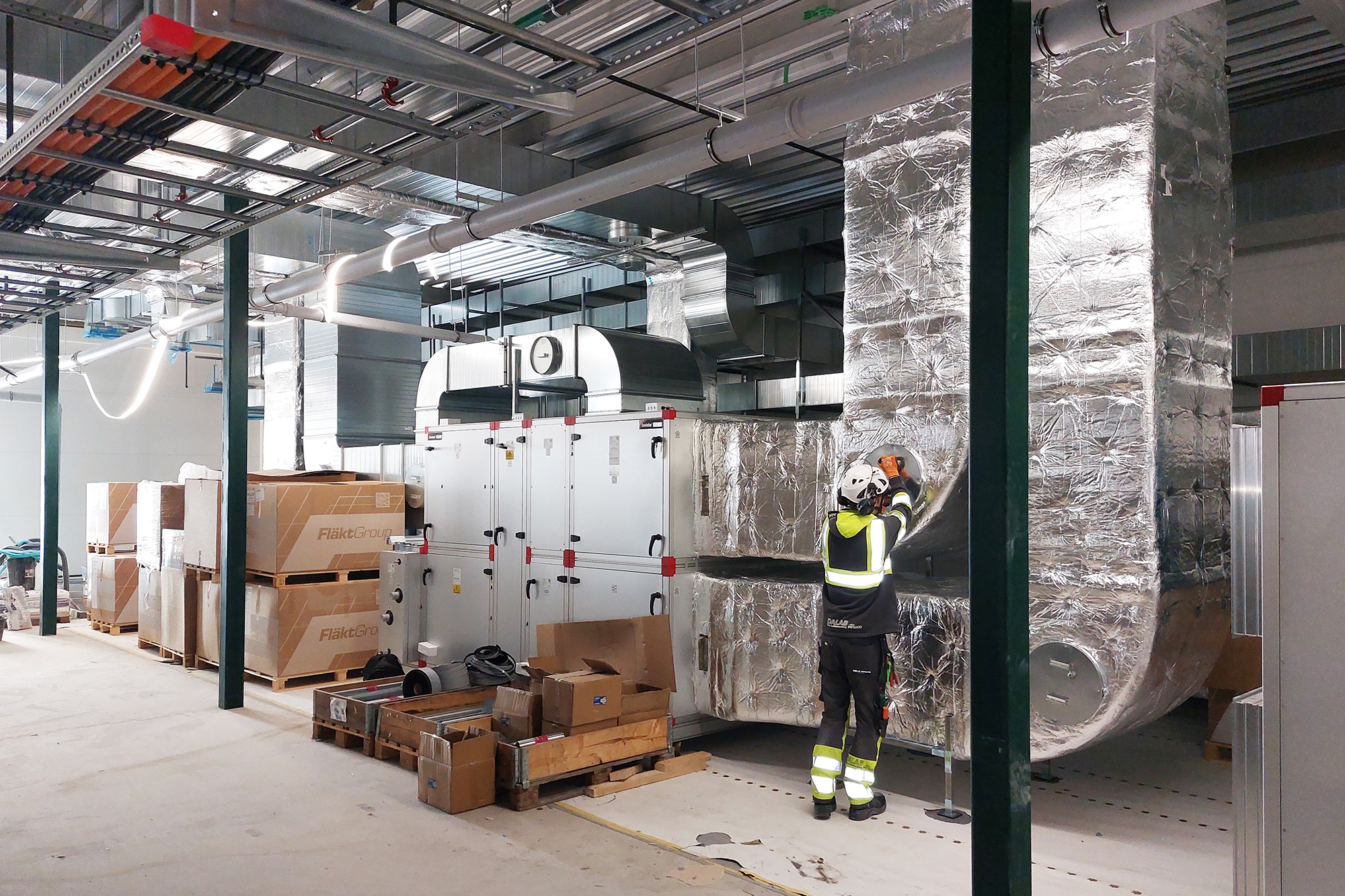

Samtliga åtta aggregat är försedda med kyla, och en tre cm tjock isolering klär tilluftskanalerna.

Kanaler som skräddarsys på plats

De åtta ventilationskanaler som löper längs båda långsidor av fläktrummet är 39 meter, och längs kortsidan är kanalerna 23 meter. Då förstår man snabbt att det är otroligt många hundra meter kanal som används i projektet här på Falu Lasarett. Dimensionerna på de stora kanalerna som går ner i schakten är 300 x 800 mm, och för att få kanalerna att passa med precision är det mycket som måste anpassas på plats.

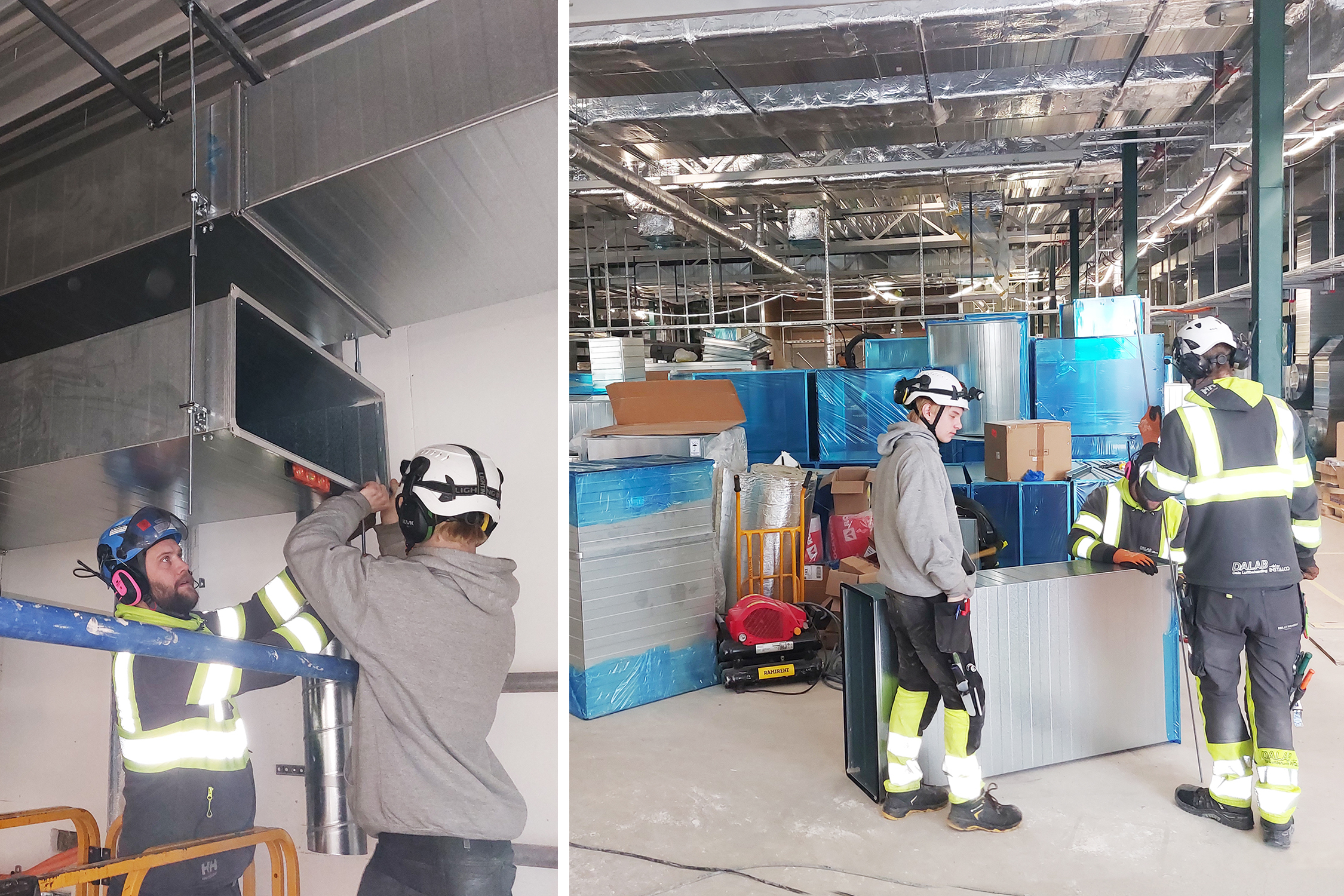

En del kanaler i projektet är beställda från Bevego i standardmått. Montörerna behöver sedan kapa och anpassa mycket på plats. Att skräddarsy kanalerna utifrån hur verkligheten ser ut ger ett bättre resultat jämfört med att specialbeställa delar utifrån en ritning menar Kjell. För dessa anpassningar krävs både böjar, lösa skarvsatser i rätt kanalmått och 1,5 meter långa standardkanaler. Montörerna kapar kanalen till rätt längd och monterar sedan skarven samt en tätningslist. Att göra ett sådant här kanalsystem är verkligen ett hantverk!

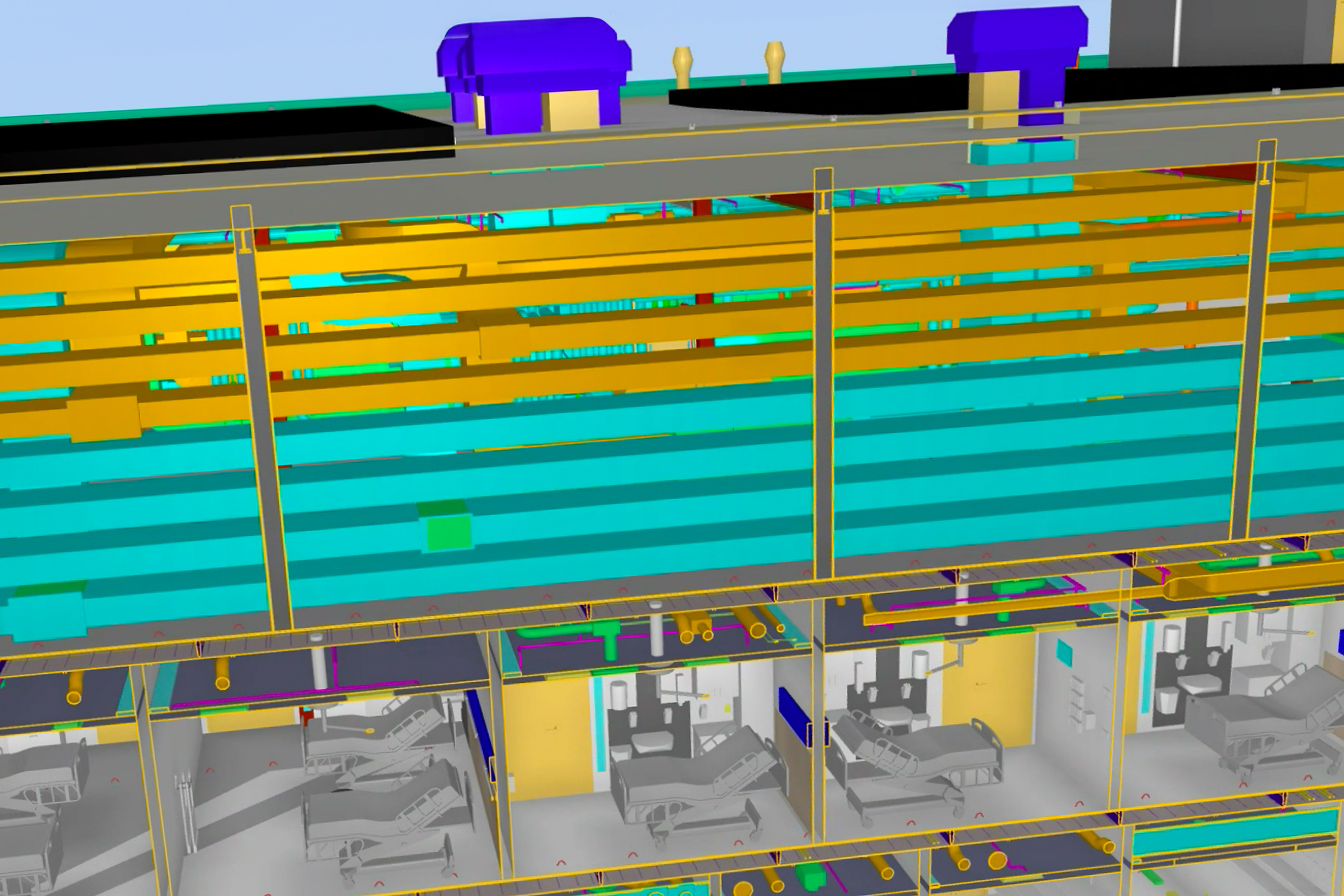

Frånluftskanalerna visas i orange och tilluftskanalerna i turkost i denna 3D-visualisering.

Montörerna positiva till Bevegos kanaler

”Vi tar alltid in offerter på material från tre olika företag och Bevego var en av de leverantörer vi frågade om kanaler. Vi har egen erfarenhet av service, leveranssäkerhet och kvalitet hos de tillfrågade leverantörerna, men det är ju naturligt att priset också spelar in. Vi satt på inköpsmöte med Regionfastigheter som i allra högsta grad vill vara med och påverka vad vi köper in, de sitter ju på plånboken. Men det är vi som sitter på kunskapen om produkterna så de lyssnade mycket på oss. Vi ringde bland annat till våra montörer i ett projekt i Borlänge där vi köpt rektangulära kanaler från Bevego och frågade vad de tyckte. Det var mycket positiva och det vägde vi in i beslutet.” berättar Kjell.

”I början av projektet här på IVA och röntgen hade jag kontakt med Daniel Wahlund. Men för att slippa gå genom Daniel under hela projektet fick jag faktiskt ha direktkontakt med Kristina Lindahl som sitter på Bevego i Landvetter där de tillverkar sina kanaler. Jag har kunnat skicka alla mina beställningar direkt till Kristina och det har varit väldigt bra för oss kan jag säga! Jag tror att det har underlättat för båda parter.” säger Kjell.

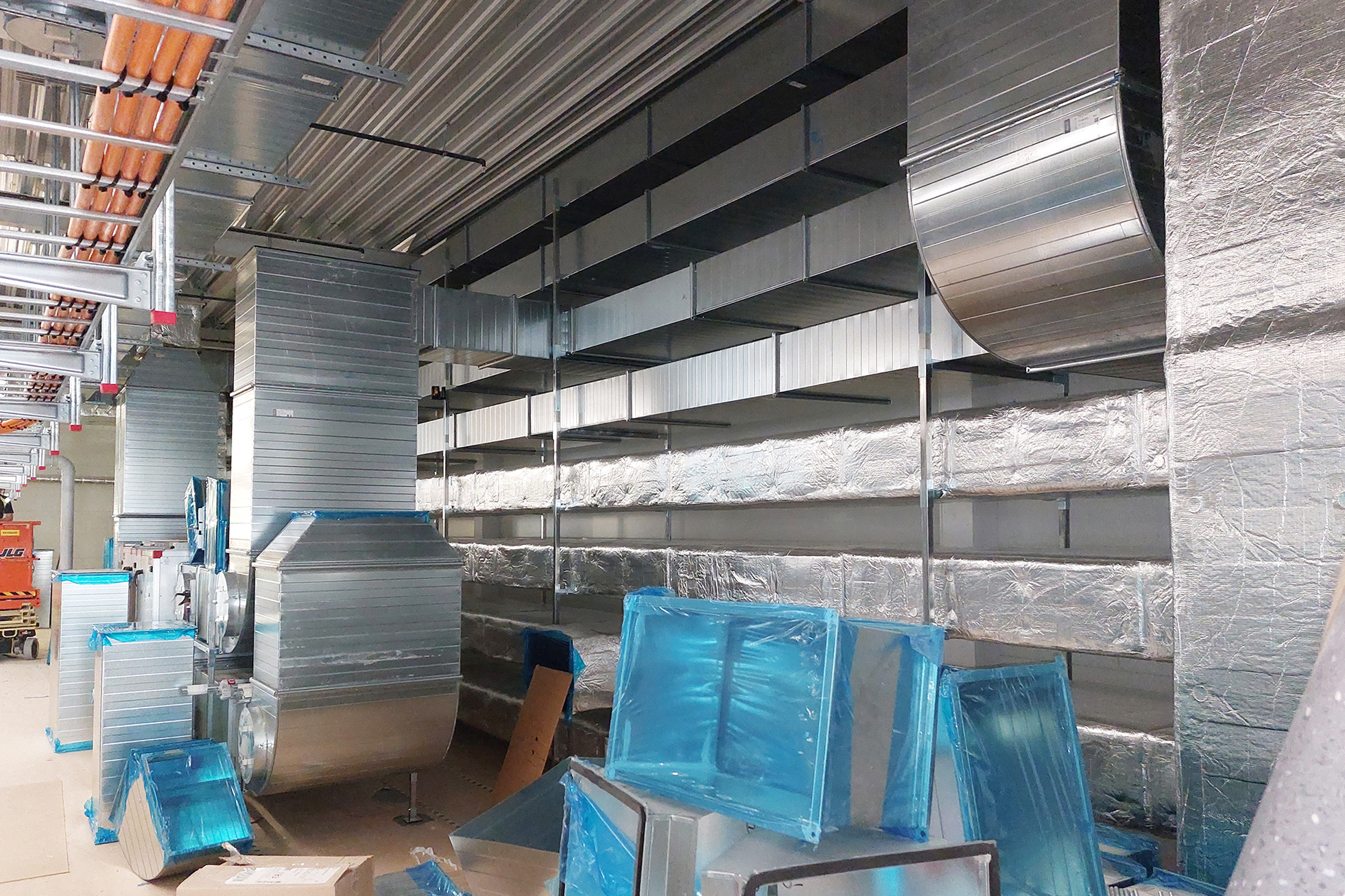

I fläktrummet är flera hundra meter kanal monterad, med en dimension på 300 x 800 mm.

2600 kvm plåt i fläktrummet

SundaHus är ett system som samlar miljöbedömningar inom byggprodukter, och att Bevegos rektangulära ventilationskanaler som går under varumärket Altech skulle finnas i SundaHus var ett krav från projektet. Kjells uppgift är där att registrera hur mycket material som använts i projektet. En av Kjells uträkningar vittnade om att 2600 kvm plåt hittills har använts i kanaler endast i fläktrummet övre plan.

”Detta är inte bara det roligaste projektet, det är också lärorikt till tusen. Det är så höga hygienkrav och många speciallösningar. Vi har inte bara dragit den vanliga ventilationen utan vi har bland annat också gjort närutsug. Det är utsugsfläktar för medicinska gaser som till exempel lustgas. I vissa av vårdlokalerna med extra höga krav förekommer till exempel don med hepafilter som håller en högre hygien.” berättar Kjell. Det stora och komplexa arbetet planeras stå klart till semestern 2025 och tidsplanen ser lovande ut. Efter driftsättning och besiktning tar Falu Lasaretts egen driftorganisation över driften.

Vilka är Dalab?

Dalab Sverige AB är idag 65 anställda och har kontor i Borlänge. Företaget startade 2003 och är sedan 2016 en del av Instalco. Förutom att arbeta med ventilation har Dalab även en avdelning inom VVS, DALAB VVS Installation. Intensivvårdsavdelningen och röntgen på Falu Lasarett drivs som ett partneringprojekt och här samarbetar Dalab med fler företag inom Instalcobolagen. Dels har Intec stått för projekteringen och Henningsson ansvarar för elinstallationerna.
