Noga utvald infästning till fasadsystem i aluminium

06 juni 2024

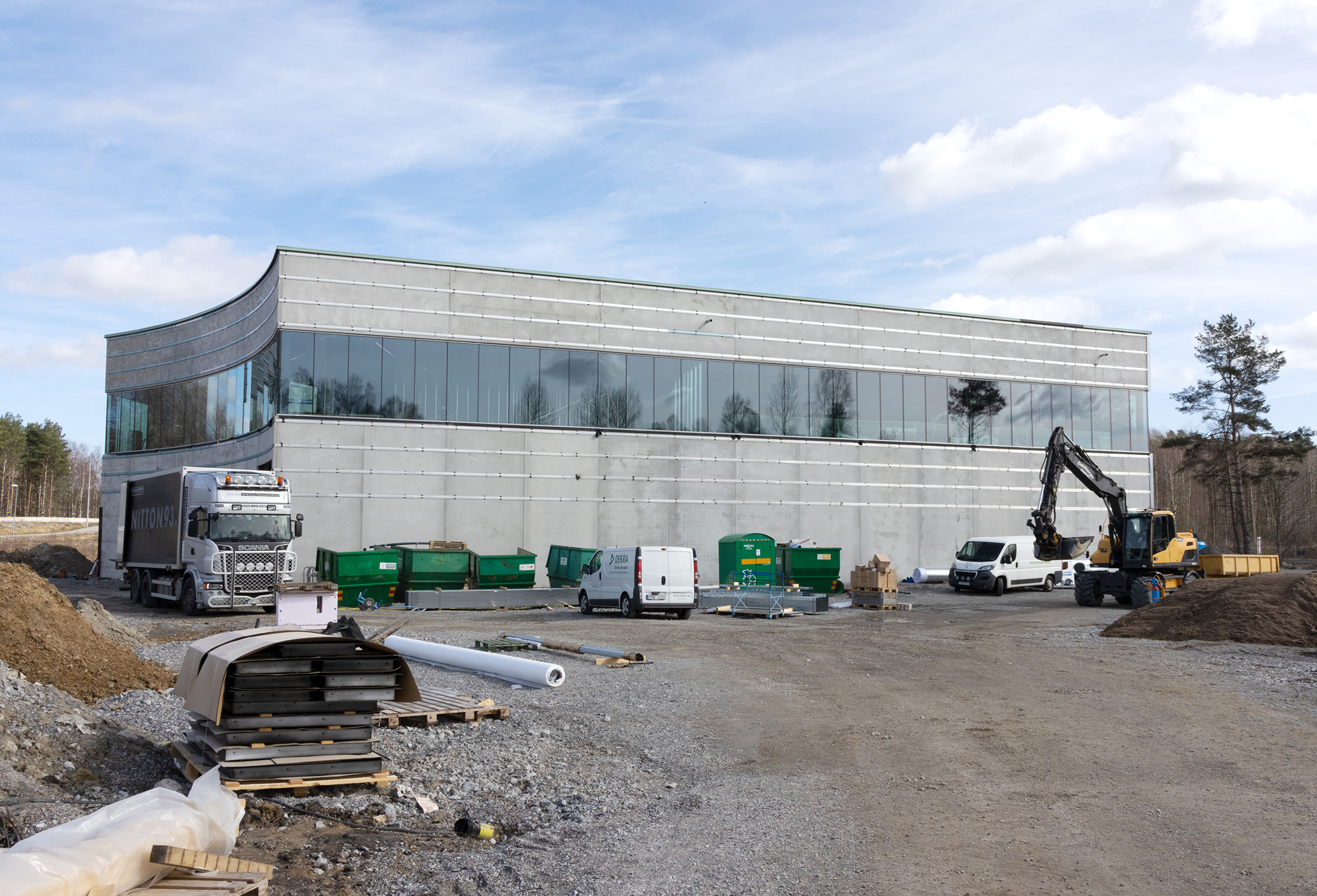

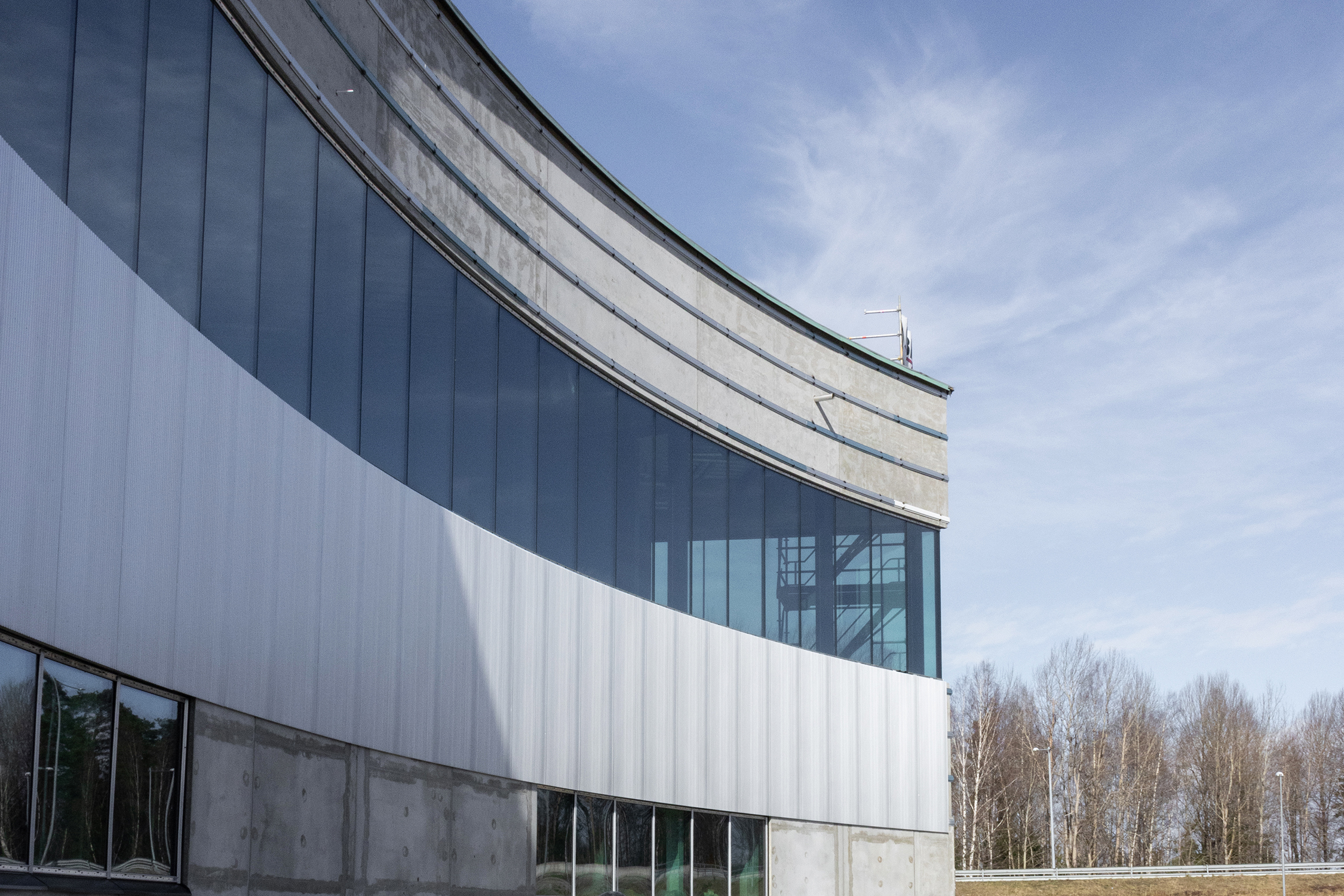

Amexcis nya kontor och produktionslokal i Örebro ligger precis intill E18. Byggnaden på 4700 kvadratmeter är ritad av LILJEWALL arkitekter och den moderna fasaden med svängd form drar blickarna till sig. Här möter stora glaspartier en sinusprofil i naturanodiserad aluminium. Falls Plåtslageri AB har utfört allt plåtarbete inklusive att montera fasadplåten. För att hitta den bästa lösningen kring material och infästning startades projektet som ett samarbete mellan Falls Plåt, EJOT och Bevego.

”OBK är totalentreprenörer i detta projekt och när vi fick jobbet av dem stod det vilket system som skulle användas på fasaden. Det var en sinusplåt från varumärket Ruukki. Vi har arbetat med deras fasadsystem tidigare så vi kände oss trygga med produkten. Arkitekten har valt vilken fasad det ska vara men det är upp till oss att se till att den sitter fast ordentligt. Vilken skruv vi skulle använda bollade jag med Johan Backau på Bevego, sedan tog han kontakt med EJOT som också har hjälpt till mycket i detta projekt.” berättar Tobias Wahlström som driver Falls Plåtslageri AB.

Alla foton är tagna av EJOT.

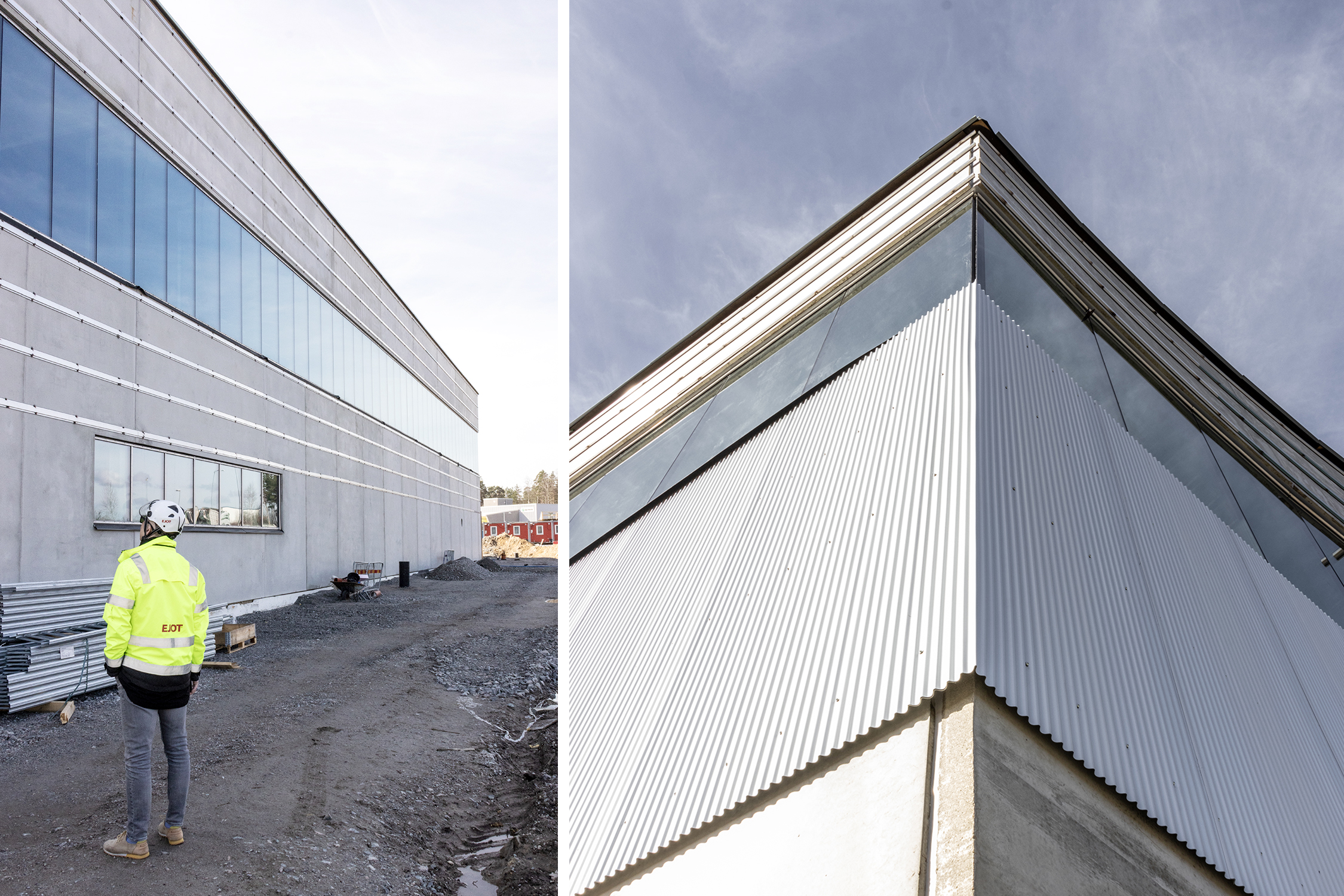

Fasadsystem i naturanodiserat aluminium

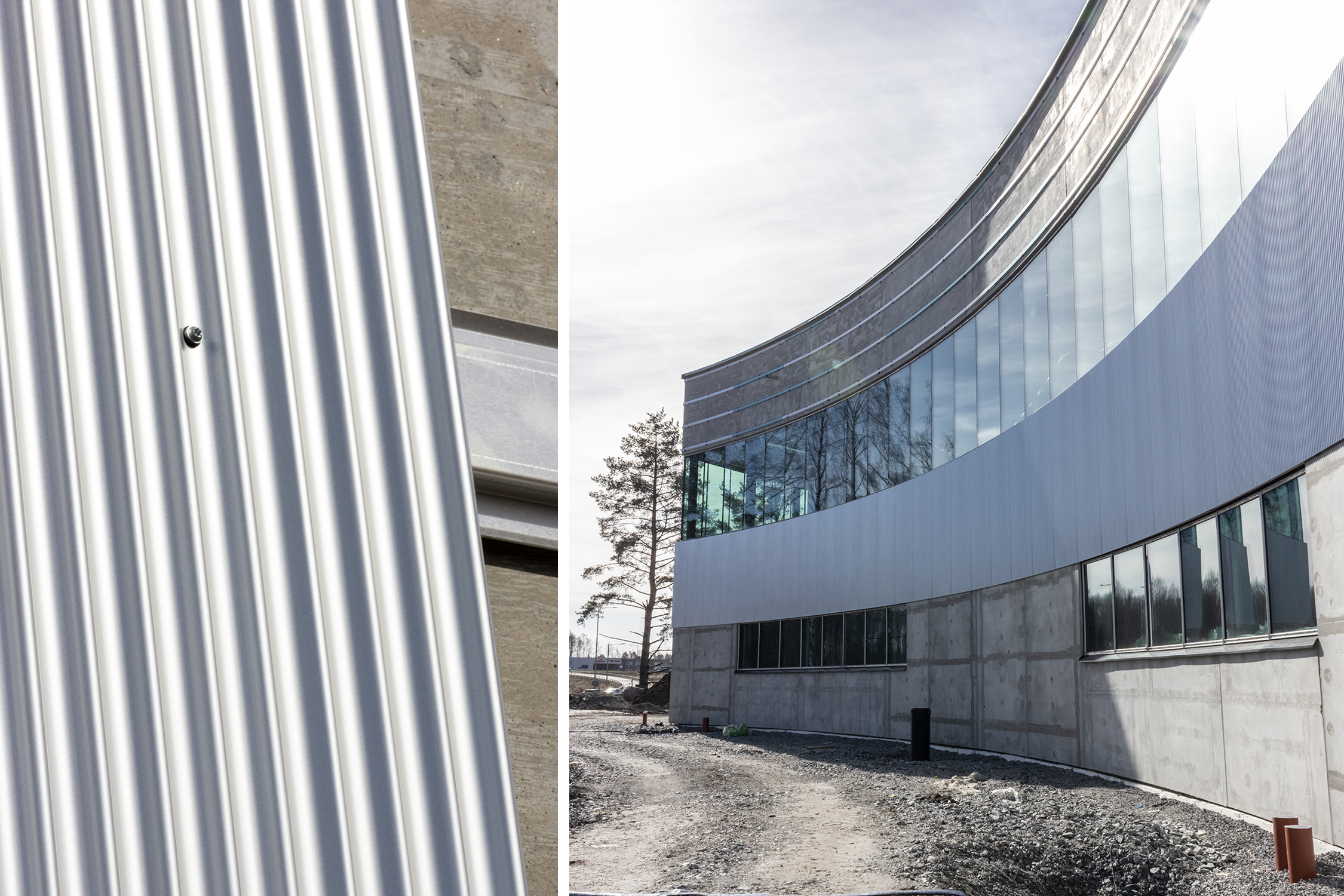

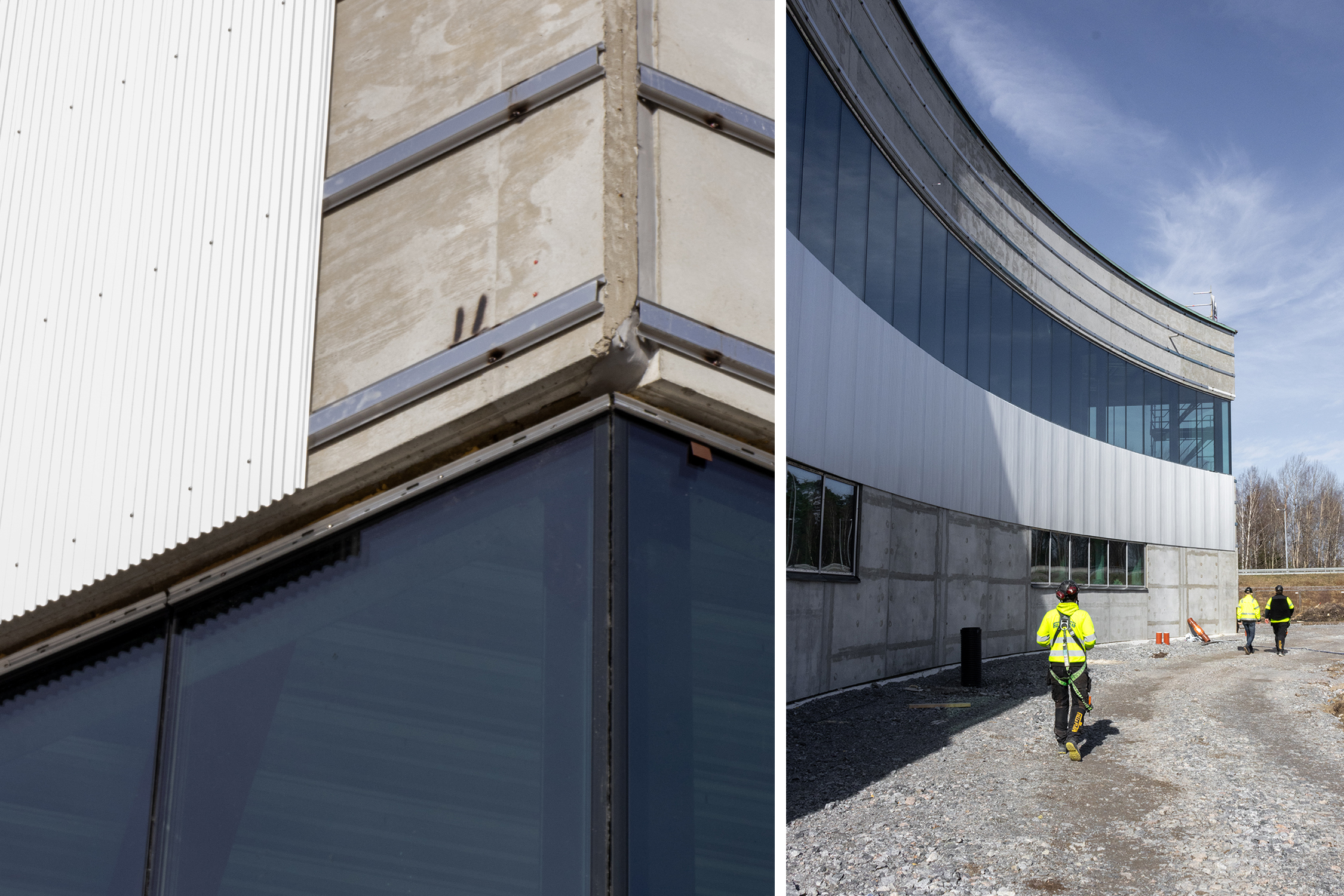

Sinusplåten från Ruukki som nu täcker fasaden heter Design Venice S10 och är i naturanodiserat aluminium. Detta system monteras genom att man först fäster lister vågrätt på fasaden, så kallade hattprofiler, som man sedan skruvar fast den profilerade plåten i. Amexcis nya byggnad är gjord i betong och eftersom aluminium kan ta skada av att komma i kontakt med betong var detta en utmaning som behövde lösas. Det gjordes genom att placera ett hållbart EPDM-gummi på hattprofilens vingar som ligger mot fasaden. Precis som all plåt i projektet är även EPDM-gummit beställt genom Bevego.

”Byggnadsmaterial påverkar varandra på olika sätt och vissa metaller äter upp varandra. Just aluminiumplåt som kommer i kontakt med betong försvagas med åren. Aluminium rostar när betongen blir våt, och om hattprofilen rostar kommer fasadplåten att lossna. Detta löste vi genom ett EPDM-gummi.” säger Johan Backau som är utesäljare inom byggplåt på Bevego. Samma perspektiv måste man ha när det kommer till infästningen som inte får brytas ner av materialet runt omkring.

Fasadplugg med korrosionsskydd för infästning i betong

För att få en rekommendation gällande infästningen tog Johan kontakt med en av EJOTs många experter, Janne Boström, som är affärsområdesansvarig inom betonginfästning. Janne tog fram tre olika förslag att fästa hattprofilen med. Förslagen var en viss modell av fasadplugg i tre olika material. Valet föll på det mest kostnadseffektiva alternativet som var en fasadplugg i stål sprayat med ett speciellt korrosionsskydd. Istället för att fasadpluggen tillverkas i ett material som fungerar tillsammans med betong, till exempel rostfritt stål, sprayas denna variant med ett korrosionsskydd som gör att infästningen ändå kommer att fungera i betongen.

På fasaden har de två raderna med sinusplåt krävt fyra rader med aluminiumlister vardera, för att den profilerade plåten ska sitta säkert i många år framöver. Ett varv runt byggnaden är på cirka 250 meter vilket innebär att Falls Plåt har monterat runt 2 000 meter hattprofil. Nästa steg var sedan att fästa sinusplåtarna, och även till detta behövde man noga tänka igenom valet av infästning. Här hjälpte Thomas Lindlöf till som är ansvarig säljare i Region Mellan på EJOT.

Rostfri beslagskruv för att fästa aluminiumprofiler

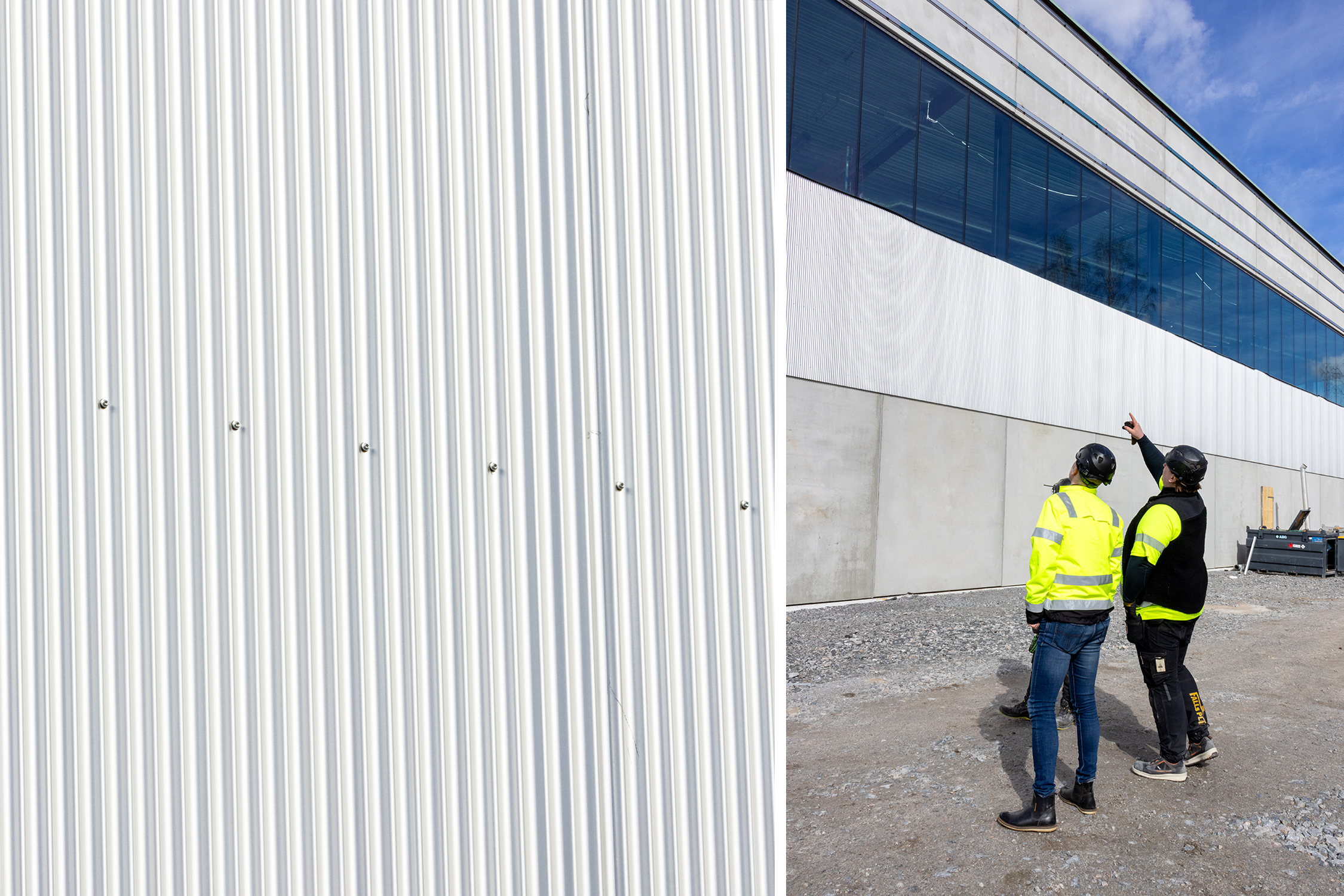

”När det var dags att fästa aluminiumplåten i hattprofilerna rekommenderade vi en rostfri skruv som är ädlare än aluminium. Tumregeln är att infästningen alltid ska vara i ett material som är ädlare än det man fäster i, för att förhindra galvanisk korrosion som i sin tur kan leda till rostangrepp. När man skruvar mot aluminium brukar man använda infästning i rostfritt stål. Här valde Falls Plåt att använda sig av en rostfri beslagskruv med en liten fin skalle med borrspets, för att fästa aluminiumprofilerna.” berättar Thomas.

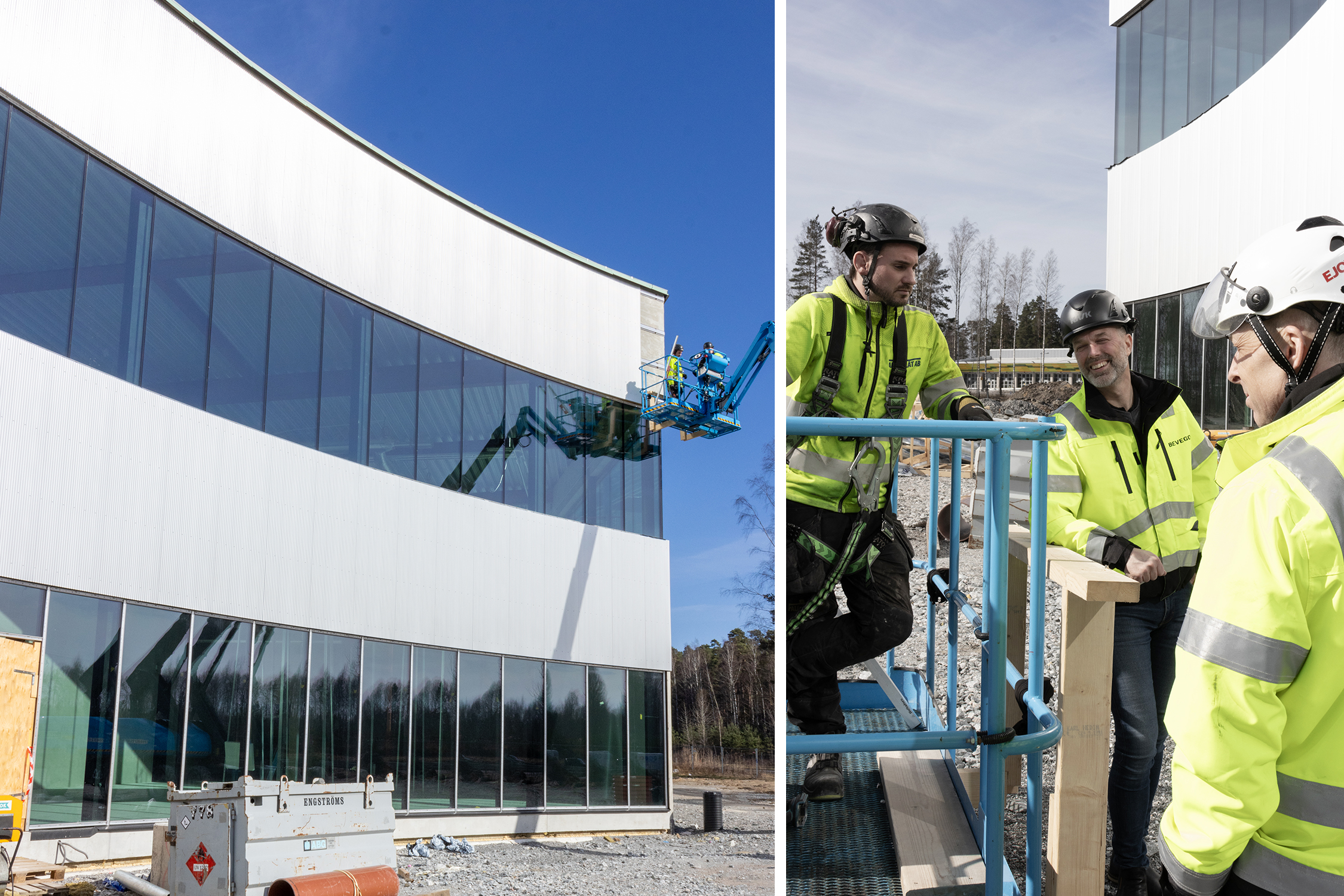

Christoffer Hellsing på Falls Plåt, Johan Backau på Bevego och Janne Boström på EJOT.

Vindlastberäkning är viktigt ur flera aspekter

En annan faktor när det kommer till infästning är de vindlaster som plåten utsätts för. Sinusplåten är monterad ett par centimeter utanför betongfasaden och då skapas en luftspalt mellan betongen och plåten. Vid kraftig blåst kan vinden rycka i fasadplåten och skapa påfrestningar. För att kunna göra ett korrekt montage är det viktigt att göra en vindlastberäkning, och även här fick Falls Plåt värdefull hjälp av EJOT som utförde en vindlastberäkning.

”När vi började hårdra det och EJOT hjälpte till med en vindlastberäkning upptäckte vi att det räckte med ungefär hälften av den infästning som vi hade räknat med. Även om man så klart vill sätta tillräckligt med skruv vill man inte sätta för mycket heller. Det är en kostnad både när det kommer till material och arbetstid. Fasadsystemet Design Venice S10 är en premiumprodukt så det gäller att hitta en lösning som är långvarig och samtidigt effektiv. Nu kommer plåten garanterat att sitta under lång tid framöver.” säger Johan.

Nära samarbete med Falls Plåt, EJOT och Bevego

”Vi har ett bra samarbete med Bevego och vi finns här för att hjälpa deras kunder, precis som vi har fått hjälpa till i projektet med Falls Plåt. Vi är många på EJOT med olika kompetenser som kan hjälpa Bevego på olika sätt, beroende på vilka frågor de har. Det ska vara enkelt att få svar av oss. Samarbetet blir också enkelt eftersom EJOTs huvudkontor bara ligger några minuter från Bevegos filial i Örebro, och av en händelse bygger Amexci mitt emellan.” berättar Thomas.

”Det var framför allt när vi startade upp projektet på Amexci som vi samarbetade mycket med Bevego och EJOT. Tillsammans kom vi överens om vilka material som skulle användas och efter det tog vi över stafettpinnen och körde på med montaget. Vårt uppdrag är att göra fasaden men också att sätta plåt runt fönstren, göra en taksarg, genomföringar på taket och att klä in ett fläktrum på taket med mera. Nu är fasaden helt klar och vi har bara lite detaljer kvar i projektet. Vi har jobbat på här under vintern och det har varit bra för oss eftersom att januari till mars generellt är lite lugnare. Denna typen av jobb funkar bra även om det är vinter, vissa saker tar lite längre tid bara.” berättar Tobias.

Bevego levererar till alla tre affärsområden

”Det är roligt att få sälja en så speciell plåt till fasaden. De allra flesta plåtfasader är ju i lackad plåt. Här har man bara valt material utifrån att man vill åt ett visst utseende. Med tanke på den adress projektet ligger på ska fasaden visas upp, den kommer verkligen att synas från trafikerade E18. Något som är extra roligt för oss på Bevego är att vi har sålt produkter inom alla våra tre affärsområden till Amexci. Förutom det som Falls Plåt har beställt har vi levererat ventilationskanaler inklusive detaljer, och isolering för ventilation och VVS. Vi har faktiskt även levererat taksäkerhet till takentreprenörerna som lägger papptaket i projektet.” berättar Johan.

”Bevego har levererat materialet direkt till bygget och vi har avropat när vi har behövt mer plåt. Det blir ett väldigt flexibelt arbetssätt! Det är väldigt bra att Bevego kan köra ut material till alla våra projekt och att de har så hög frekvens på sina utkörningar. Om vi beställer på morgonen kan vi ha grejerna samma dag. Bevego håller verkligen sina kunder nöjda, det gör att vi inte bara tittar på priset utan vi handlar även där för att vi får så hög service.” avslutar Tobias.
